Patch cord
Your location:Home  > Products  > Network Cables  > Patch cord  > CAT5E UTP Patch Cord

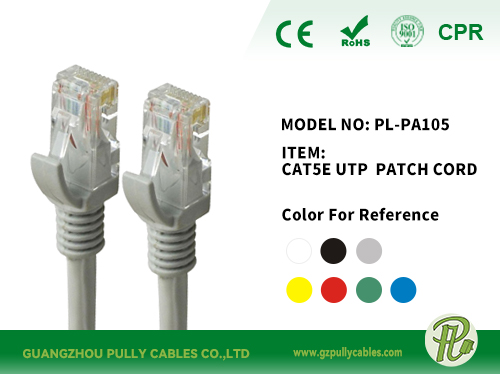

CAT5E UTP Patch Cord

CAT5E UTP PATCH CORD

The CAT5E patch cord are idea for data applications. It applies to Computers ,Hubs ,Switches,Routers,DSL/cable modems ,Patch panel  and so on .with Fast transmission and excellent signal quality which exceed performance requirement specified by TIA/EIA-568C.2.

 APPLICATION:

Horizontal patch cable.
Support current category 5 applications, such as: 10 Base-T, 100 Base-T, FDDI, ATM.

 SPECIFICATIONS:

Conductor

Solid  Bare Copper  Or Stranded Bare Copper

Conductor Dia.

24AWG  or 26AWG

Insulation

HDPE

Insulation Dia.

0.91±0.05mm

Jacket

PVC

Jacket Dia.

5.0±0.2mm

Connector

 CAT5E RJ45 8P8C

Plug

Gold plated

Color

Optional

Length

Optional

Number of shielded pairs

Colour code pair 1

Blue-White / Blue

Colour code pair 2

Orange-White / Orange

Colour code pair 3

Green-White / Green

Colour code pair 4

Brown-White / Brown

 ELECTRICAL CHARACTERISTICS:

Characteristic Impedance:

100±15Ω

Conductor Resistance

≤9.38Ω/100m

Insulation Resistance:

100mΩ

Mutual Capacitance:

<5.6nF/100m

Resistance Unbalance:

5%Max

Capacitance Unbalance:

330pF/100m

Current Rating:

1.5A

Dielectric Strength:

1,000 V RMS @ 60 Hz for 1 minute

Insulation Resistance:

500 M-Ohm Minimum

Max Contact Resistance:

20 mOhm

 ENVIRONMENTAL CHARACTERISTICS :

 Operation range

-20°C to +60°C

Installation range

+0°C to +50°C

Operation minimum bending radius

20mm

Installation minimum bending radius

40mm.

Maximum pulling tension

80N.
